前??言

根據中國消防協會《關于批準立項團體標準<便攜式氣溶膠滅火器>等的公告》（中消協〔2020〕75號）的要求，《智能主動型噴水滅火系統應用技術規程》編制組在依據研究和試驗成果，同時參考和吸收國內外相關標準規范、總結國內外工程實踐經驗并經廣泛征求意見的基礎上，制定本規程。

本規程共分7章和3個附錄，主要內容包括：總則、術語和符號、基本規定、系統設計、系統組件、安裝調試及驗收、維護管理等。

本規程由中國消防協會歸口管理，由浙江瑞城消防設備有限公司負責具體技術內容的解釋。在使用中如發現需要修改或補充之處，請將意見和資料寄送解釋單位。

本規程主編單位、參編單位、主要起草人和主要審查人：

主編單位：浙江瑞城消防設備有限公司、天津大學建筑設計規劃研究總院有限公司

參編單位：應急管理部天津消防研究所、浙江大學建筑設計研究院有限公司、建安消防設備（浙江）有限公司、建學建筑與工程設計所有限公司、上海臨港普洛斯國際物流發展有限公司、寶鋼工程技術集團有限公司、蘇州領消智能消防有限公司、上海瑞礫實業有限公司

主要起草人：邵紅林、楊丙杰、張中曉、劉洪海、張文彬、張強、田立偉、王靖華、李毅、劉欣、祝冠華、沈優越、鄭代俊、王福恩、陳愷、施杰、陳科、喻希、張中飛、倪君彪、沈顯龍

主要審查人：金鵬、張文華、郭汝艷、李云賀、張之立、王鵬翔、王欣、賴穗歡、屈震、杜增虎、鐘燕

目??次

1 總  則

2 術語和符號

2.1 術  語

2.2 符  號

3 基本規定

4 系統設計

4.1 系統選型

4.2 設計基本參數

4.3 操作與控制

5 系統組件

5.1 主動啟動噴頭

5.2 火災探測及啟動部件

5.3 滅火控制器和區域控制器

5.4 自動排氣閥

6 安裝、調試及驗收

6.1 進場檢驗

6.2 安裝

6.3 調試

6.4 驗收

7 維護管理

附錄A 系統啟動性能測試

附錄B 系統聯動試驗記錄

附錄C 系統工程驗收記錄

附：條文說明

Contents

1 General provisions

2 Terminologies and symbols

2.1 Terms

2.2 Symbols

3 Basic requirements

4 System design

4.1 Selection of systems

4.2 Basic design parameters

4.3 Operation and control

5 System components

5.1 Active sprinklers

5.2 Fire detection active element

5.3 Fire controller and zone controller

5.4 Automatic exhaust valve

6 System installation, test and acceptance

6.1 Approach check

6.2 Installation

6.3 Test

6.4 Acceptance

7 System maintenance

Appendix A  Operation performance test of systems

Appendix B  System linkage test records

Appendix C System acceptance records

Addition：Explanation of provisions

1　總  則

1.0.1  為合理設計智能主動型噴水滅火系統，保證安裝質量，規范系統調試、驗收和維護管理，制定本規程。

1.0.2  本規程適用于新建、擴建、改建的民用和工業建筑中采用智能主動型噴水滅火系統的設計、安裝、調試、驗收及維護管理；不適用于火藥、炸藥、彈藥、火工品工廠及倉庫、核電站及飛機庫等特殊功能建筑中設置的智能主動型噴水滅火系統。

1.0.3  智能主動型噴水滅火系統的設計、安裝、調試、驗收及維護管理，應密切結合保護對象的功能和火災特點，做到安全可靠、技術先進、經濟合理。

1.0.4  智能主動型噴水滅火系統的設計、安裝、調試、驗收及維護管理，除應符合本規程的規定外，尚應符合國家現行有關標準的規定。

2　
術語和符號

2.1　術  語

2.1.1　智能主動型噴水滅火系統  intelligent active sprinkler systems

由主動啟動噴頭、火災探測及啟動部件、滅火控制器、區域控制器、報警閥組、水流報警裝置等組件以及管道、供水設施、控制裝置等組成，具有在早期識別火災并通過算法驅動火災探測及啟動部件和主動啟動噴頭的自動噴水滅火系統。簡稱系統。

2.1.2　智能主動型濕式系統  intelligent active wet pipe sprinkler systems

準工作狀態時配水管道內充滿有壓水，發生火災時通過識別并定位火災后開啟主動啟動噴頭實施噴水滅火的系統。簡稱濕式系統。

2.1.3　智能主動型預作用系統  intelligent active preaction sprinkler systems

準工作狀態時配水管道內不充水，發生火災時通過開啟自動排氣閥和預作用裝置后向配水管道內充水，并在識別和定位火災后開啟主動啟動噴頭實施噴水滅火的系統。簡稱預作用系統。

2.1.4　主動啟動噴頭  active sprinklers

流量系數K≥80 L/min/(bar)^0.5，具有接收電啟動信號啟動和感溫自啟動雙重功能的閉式噴頭。

2.1.5　滅火控制器  fire controller

接收區域控制器的信息，通過識別火災特征數據后判定火災，同時啟動火災位置處的噴頭噴水滅火，并反饋噴頭工作狀態信號和實時傳輸信息的設備。

2.1.6　區域控制器  zone controller

集中管理同一物理分區內的總線控制單元，對火災探測及啟動部件進行數據收集、狀態監測并向滅火控制器傳輸信號的設備。

2.1.7　總線控制單元 bus control unit

通過總線方式管理多個火災探測及啟動部件的設備。

2.1.8　火災探測及啟動部件  fire detection and active element

通過總線控制單元向區域控制器傳輸數據，并在接收滅火控制器信號后向主動啟動噴頭輸送電啟動信號的部件，包括感溫探測模塊、感煙探測模塊、光學（紅外或紫外）或圖像探測模塊等。

2.1.9　感溫探測模塊  temperature detection module

以一定的時間間隔持續測量被保護區的溫度，并通過實時計算絕對變化量、上升速率、加速度和持續時間等判定火災的探測元件。

2.1.10　感煙探測模塊  smoke detection  module

以一定的時間間隔持續測量被保護區的煙霧濃度，并通過實時計算絕對變化量、上升速率和持續時間等判定火災的探測元件。

2.1.11　物理分區  physical compartment

在建筑內部采用防火（隔）墻、樓板及其他防火分隔設施分隔，在一定時間內防止火災向其余區域蔓延的相對獨立的區域。

2.1.12　組群啟動  group operate

系統確認火災后，由滅火控制器或區域控制器啟動著火區域的一組灑水噴頭。

2.1.13　定壓式自動排氣閥  constant pressure automatic exhaust valve

設置在預作用系統中，達到設定壓力后自動開啟并在液體介質充滿閥體后自動關閉的閥門。

2.2　符  號

A₁——一只噴頭正下方區域

A₂——兩只噴頭正下方區域

A₃——四只噴頭正下方區域

h——最大凈空高度

S——噴頭安裝間距

S_L——噴頭濺水盤與頂板的距離

3　
基本規定

3.0.1  系統采用的組件、設備和材料，應選用符合國家現行有關標準和有關市場準入制度的產品。

3.0.2  系統適用于下列場所：

1  凈空高度不超過18 m的民用建筑和廠房；

2  丙類倉庫。

3.0.3  系統的設計原則應符合下列規定：

1  應在火災初期及時、準確探測火災，并啟動保護范圍內的主動啟動噴頭；

2  當系統組件無法主動啟動時，系統應按照感溫自啟動的原理實施滅火；

3  噴頭應組群啟動，并在規定時間內按設計選定的噴水強度持續噴水；

4  噴頭灑水時應均勻分布，且不應受阻擋。

3.0.4  系統中各類設備之間的接口和通信協議的兼容性應符合現行國家標準《火災自動報警系統組件兼容性要求》GB 22134的有關規定。

3.0.5  除本規程另有規定外，報警閥組、水流指示器、壓力開關、末端試水裝置以及管道、供水設施的設置和安裝、水力計算、操作和控制等應符合現行國家標準的規定。

4　
 系統設計

4.1　系統選型

4.1.1　系統的選型應符合下列規定：

1  環境溫度不低于4℃且不高于70℃的場所，應采用濕式系統；其中處于準工作狀態時嚴禁系統誤噴或嚴禁管道充水的場所，應采用預作用系統；

2  環境溫度低于4℃或高于70℃的場所，宜采用預作用系統。

4.1.2　符合下列條件之一的場所，可采用僅在頂板層設置噴頭的濕式系統，系統設計參數應符合本規程第4.2.2和4.2.3條的規定。

1  最大凈空高度不超過18 m的民用建筑和廠房；

2  最大凈空高度不超過13.5 m且最大儲物高度不超過12.0 m，儲物類別為倉庫危險級Ⅰ、Ⅱ級或瀝青制品、箱裝不發泡塑料的倉庫及類似場所；

3  最大凈空高度不超過12.0 m且最大儲物高度不超過10.5 m，儲物類別為袋裝不發泡塑料、箱裝發泡塑料和袋裝發泡塑料的倉庫及類似場所。

4.1.3　符合下列條件之一的場所，當采用濕式系統確有困難時，可采用僅在頂板層設置噴頭的預作用系統，系統設計參數應符合本規程第4.2.5條的規定。

1  最大凈空高度不超過12.0 m且最大儲物高度不超過10.5 m，儲物類別為倉庫危險級Ⅰ、Ⅱ級的倉庫及類似場所；

2  最大凈空高度不超過9.0 m且最大儲物高度不超過7.5 m，儲物類別為箱裝發泡塑料和袋裝不發泡塑料的倉庫及類似場所；

3  最大凈空高度不超過7.5 m且最大儲物高度不超過6.0 m，儲物類別為袋裝發泡塑料的倉庫及類似場所。

4.2　設計基本參數

4.2.1　系統設置場所的火災危險等級劃分應符合現行國家標準《自動噴水滅火系統設計規范》GB 50084的規定，持續噴水時間應按火災延續時間不小于1.0h確定。

4.2.2　民用建筑和廠房采用濕式系統時，設計基本參數不應低于表4.2.2的規定。

表4.2.2  民用建筑和廠房的系統設計基本參數

注：最大凈空高度為12m~18m的場所應采用基于非倉庫型特殊應用噴頭的主動啟動噴頭，系統最不利點處噴頭的工作壓力應經計算確定，且不應小于0.07 MPa。

4.2.3　倉庫場所采用濕式系統時，應符合下列規定：

1  應采用基于早期抑制快速響應（ESFR）噴頭的主動啟動噴頭；

2  作用面積內開放的噴頭數量應按不少于6只確定，且不應小于100m²；

3  系統設計基本參數不應低于表4.2.3的規定。

表4.2.3  倉庫場所采用濕式系統的設計基本參數

4.2.4　貨架倉庫的最大凈空高度或最大儲物高度超過本規程第4.2.3條的規定且采用濕式系統時，應分別在頂板層和貨架內設置主動啟動噴頭，系統設計流量應按頂板層噴頭和貨架內噴頭同時噴水確定。頂板層噴頭的設計基本參數不應低于表4.2.4的規定，貨架內噴頭的設置應符合下列要求：

1  倉庫危險級Ⅰ、Ⅱ級場所應采用流量系數K≥115 L/min/(bar)^0.5的噴頭，倉庫危險級Ⅲ級場所應采用流量系數K≥161 L/min/(bar)^0.5的噴頭，工作壓力不應低于0.10 MPa；

2  倉庫危險級Ⅰ、Ⅱ級場所應每不超過6.0 m設置一層貨架內噴頭，倉庫危險級Ⅲ級場所應每不超過4.5m設置一層貨架內噴頭；貨架內噴頭的上方應設置實層隔板；

3  倉庫危險級Ⅰ、Ⅱ級場所最高層貨架內噴頭上方的儲物高度不應超過6.0 m，倉庫危險級Ⅲ級場所最高層貨架內噴頭上方的儲物高度不應超過4.5 m；儲物頂部與頂板層噴頭濺水盤的距離不應大于6.0 m；

4  貨架內噴頭應布置在儲物之間的間隙位置，儲物之間的間隙寬度不應小于150mm，噴頭之間的水平間距宜為1.2 m~3.0 m；

5  貨架內噴頭的開放數量應按不少于6只確定，當設置層數超過2層時，計算流量應按最頂層2層且每層各開放不少于3只確定。

表4.2.4  頂板層噴頭的設計基本參數

4.2.5　倉庫場所采用預作用系統時，應符合下列規定：

1  頂板層應采用基于倉庫型特殊應用噴頭的直立型或干式下垂型主動啟動噴頭；

2  系統充水時間不應大于60s，且自動排氣閥的總排氣能力應確保管網的排氣時間不超過管網的充水時間；

3  貨架之間的通道寬度不應小于1.2m；

4  系統設計基本參數不應低于表4.2.5的規定。

表4.2.5  倉庫場所采用預作用系統的設計基本參數

4.2.6　倉庫采用貨架儲存時應采用鋼制貨架，并應采用通透層板，且層板中通透部分的面積不應小于層板總面積的50%。

4.2.7　系統應設置獨立的報警閥組，可與其他自動滅火系統共用消防水泵及供水管網，但應符合下列規定：

1  兩個系統同時工作時，系統設計水量、水壓及一次滅火用水量應滿足兩個系統同時使用的要求；

2  兩個系統不同時工作時，系統設計水量、水壓及一次滅火用水量應滿足較大一個系統使用的要求；

3  兩個系統應能正常運行，互不影響。

4.3　操作與控制

4.3.1　系統應具有自動和手動啟動功能。

4.3.2　一起火災中，系統組群啟動的噴頭數量應根據火災位置和火災特征參數等因素經計算算法和邏輯判斷后確定，但不應超過6只（圖4.3.2）。

S——噴頭間距

A₁——一只噴頭正下方區域；A₂——兩只噴頭正下方區域；A₃——四只噴頭正下方區域

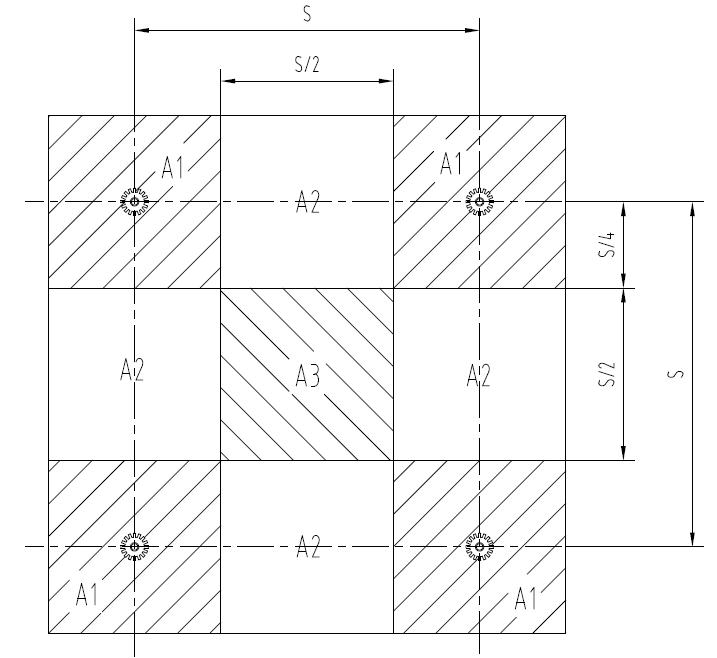

圖4.3.2  火災位置示意圖

4.3.3　定壓式自動排氣閥應在管道內氣體壓力上升到設定值后自動開啟，并應在水充滿閥腔后自動關閉。

4.3.4　區域控制器應具有下列功能：

1  實時監測總線控制單元內每個火災探測及啟動部件的信息，并在識別火災狀態后將信息傳輸至滅火控制器；

2  識別與滅火控制器之間的通訊狀態，當該狀態發生故障時，可獨立啟動所控制的主動啟動噴頭。

4.3.5　滅火控制器應具有下列功能：

1  統一控制整套系統，并應根據區域控制器的傳輸信息經計算算法和邏輯判斷后組群啟動噴頭；

2  采集各總線控制單元所帶的火災探測及啟動部件的狀態信息，并進行顯示、存儲、打印等管理；

3  應具有與外部信息交換的通訊接口。

4.3.6　預作用系統的報警閥組應具備下列控制方式：

1  自動控制；

2  消防控制室遠程控制；

3  現場手動控制。

4.3.7　消防水泵的啟動應符合下列要求：

1  應由火災報警控制器、消防水泵出水干管上設置的壓力開關、高位水箱出水管的流量開關和報警閥組的壓力開關自動啟動消防水泵；

2  除上述直接啟動外，尚應具有消防控制室遠程控制、消防水泵房現場手動控制和機械應急啟動控制。
